TESLA (page 1)
Antennes « miniatures ».
Sur une information parue dans la revue Nexus, nous avons développé ces essais.
Etude débutée le 16/10/2011.

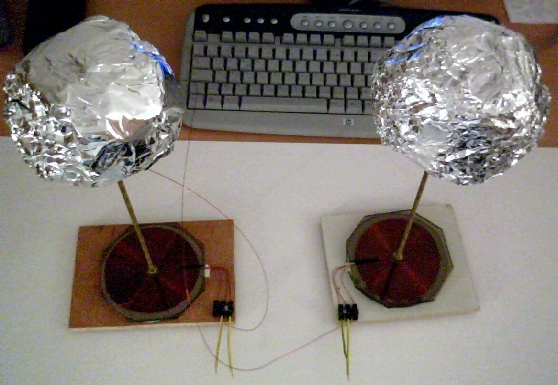

Les sphères font en moyenne 12 cm de diamètre. Elles sont faites de papier journal non compressé recouvert d'une feuille d'aluminium.
Les enroulements sont faits avec du fil de cuivre émaillé de 0.63mm de diamètre.
Le primaire de chaque "transformateur" comporte 5 spires et le secondaire 70 spires. Primaire et secondaires sont enroulés dans le même sens, secondaire en premier en partant du centre.
Le transformateur de l'émetteur est enroulé dans un sens (par exemple horaire) et celui du récepteur en sens inverse.
Les antennes sont d'abord reliées entre elles à la place d'une mise à la terre. Elles sont séparées d'une distance de 40cm.
Les premiers essais ne montrent pas de COP > 1. Les tiges filetées en laiton font 25cm de haut et 5 mm de diamètre. L'oscillo et le GBF ont leur masse reliée à la terre.
Avec ou sans les sphères, les antennes ont un comportement similaire. De même lorsque les secondaires sont reliés à la terre, leur prise de terre étant distante de 13m.
En retirant les masses du GBF et de l'oscillo, le signal récupéré est en gros de moitié de celui qui est émis.
La distance entre les deux antennes est augmentée jusqu'à 1,2m. Pas de changement notoire du signal de sortie.
Les sphères sont retirées et le signal de sortie augmente, mais reste inférieur au signal d'entrée.
Finalement, les résultats ne sont pas à la hauteur de ce qui est attendu. Il faut revoir le montage.
Essais du 18/10/2011
Les tiges filetées sont changées. Les nouvelles sont en acier, longues de 1 mètre et de 5mm de diamètre.
Le primaire de chaque "transformateur" comporte 5 spires et le secondaire 70 spires. Primaire et secondaires sont enroulés dans le même sens, secondaire en premier en partant du centre.
Le transformateur de l'émetteur est enroulé dans un sens (par exemple horaire) et celui du récepteur en sens inverse.
La distance entre les deux tiges filetées est de 75cm.
Les deux antennes sont reliées entre elles par un fil en remplacement de leur connexion à la terre.
Le GBF et l'oscillo ne sont pas reliés à la terre.
Cette première vidéo est réalisée sans résistance de charge. Le signal de l'antenne réceptrice est donc pris directement sur le primaire et envoyé à l'oscillo.
Deux oscillos auraient été nécessaires, malheureusement, je n'en ai qu'un seul.
Enfin, désolé pour le cadrage, mais ce jour là, je n'avais que deux mains pour cadrer, zoomer, régler l'oscillo, modifier la fréquence, changer les points de mesures...
Malheureusement, le lendemain, cet essai n’a pas reproduit les mêmes résultats.
Il est apparu que la résistance était mal insérée dans le domino, et le COP de 1.5 s’est effondré pour repasser inférieur à 1.
Mais qu'à cela ne tienne.
Tesla disait qu’il faut que les bobines aient un grand diamètre de façon à ce qu’il n’y ait pas de risque d’arc électrique entre le centre de la grande bobine et les 2 spires de la bobine extérieure.
Alors en avant pour de grandes bobines.
Ce sera la suite de cette étude qui comportera également une recherche électronique visant à remplacer l’éclateur bruyant et demandant une extrême prudence dans sa manipulation.
Page publiée le : 18/10/2011
mise à jour : 21/02/2012
