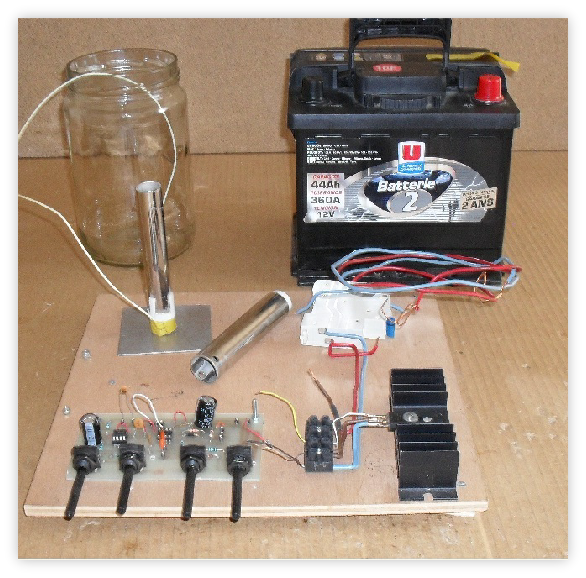

Pour ce petit proto, la photo en dit déjà pas mal.
On voit bien les deux tubes inox 316. Le plus gros (diamètre 25mm) enfermera le plus fin (diamètre 22mm). Ce dernier sera connecté au drain d'un MOSFET lui même piloté par un NE555.
Le gros tube sera relié directement au plus d'une batterie 12V.
Les tubes d'une longueur d'environ 12 cm seront plongés dans un bocal contenant de l'eau du robinet sans ajout de solution.

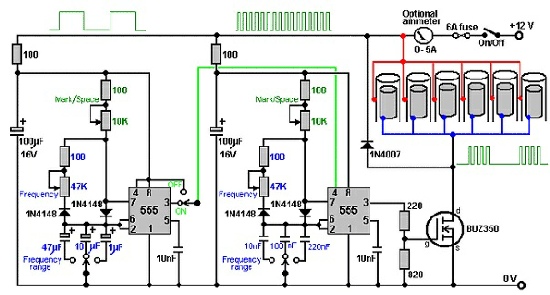

Le schéma (ici avec 6 paires d'électrodes) :
HHO (page 1)
Et la première vidéo…
Donc : U = 12V I = 1.8A et ça bulle pas mal.
Bon, à ce stade, je ne sais pas quelle est la réelle quantité de gaz produite à la minute. Avec une seule paire d'électrode et un "bricolo" de chez "safuidpartou" j'ai mesuré en gros 5 millimètres cube.
Ça reste donc une mesure très imparfaite et sans valeur.
et une deuxième vidéo...
Page publiée le : 06/07/2011
mise à jour : 15/01/2012
Premier générateur.
Ce prototype rudimentaire a permis de vérifier que ça marche en utilisant uniquement de l'eau du robinet (sans additif) et avec un courant pulsé ou non sous 12 V.
