HHO (page 2)
Le générateur.
Ce générateur est plus élaboré bien que peu pratique pour la mesure du débit de gaz.
Néanmoins, il permet déjà de mieux appréhender le processus.

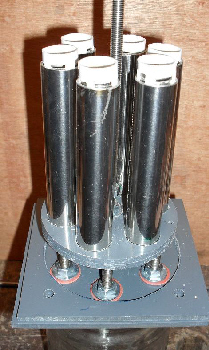

Cette seconde version du générateur a donné un peu plus. Ici il y a 6 paires d'électrodes de même modèle que dans le premier générateur.

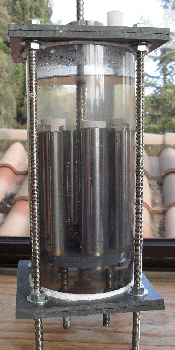

Voilà la bête.

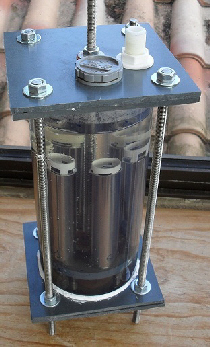

Sur la photo de droite on voit 2 des 6 électrodes venant des tubes internes et qui seront connectées au Drain du MOSFET.
Elles seront connectées les unes après les autres et individuellement, de façon à vérifier que chacune remplit son rôle, puis les 6 seront alimentées en même temps

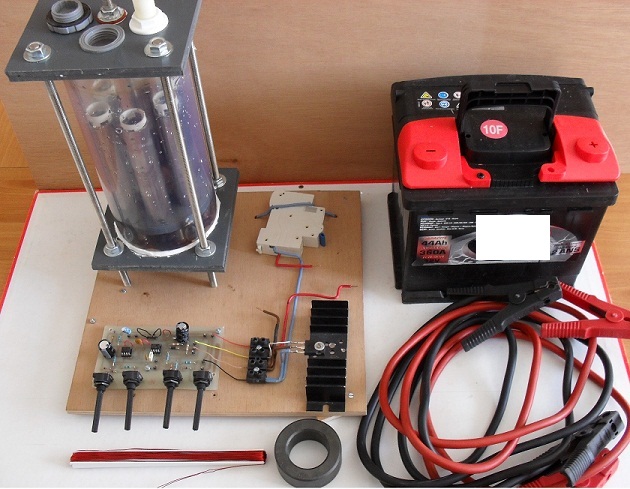

Et voici une vue d'ensemble de tout le matériel.
On voit un anneau de ferrite ainsi qu'un dévideur (devant les potentiomètres). Ces éléments seront utilisés avec une version modifiée du schéma vu plus haut. Cette nouvelle version permettrait de conserver une même production tout en abaissant le courant de consommation.

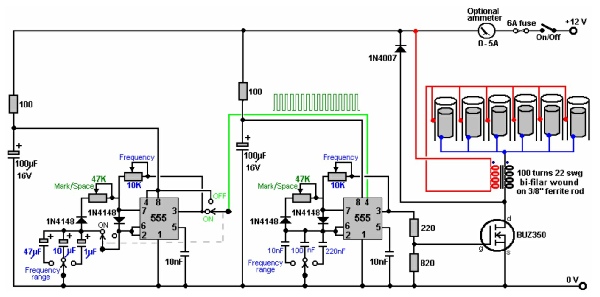

Le schéma devient le suivant :

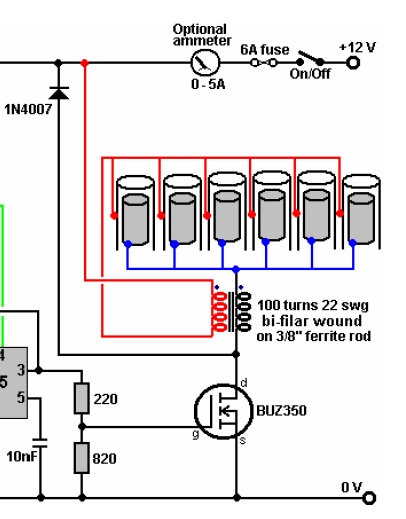

Avec un zoom sur la bobine bifilaire.
Sur le schéma il est prévu une tige de ferrite de 9.5 mm de diamètre. N'en ayant pas sous la main, les essais ont été faits avec le tore, après l'avoir bobiné de 100 tours en bifilaire de 0.4 mm de diamètre.
Première vidéo de ce générateur sans le tore :
Ici le courant augmente linéairement. Chaque paire d'électrode augmente la consommation d'une même valeur.
et la deuxième vidéo avec le tore..
Non seulement la consommation est moindre mais elle n'augmente plus de façon linéaire.
Il faudrait vérifier si le débit reste le même, que le tore soit en service ou non.
Mais ce prototype, non content d'être "fuiteux" pour la mesure du gaz produit, l'est également avec l'eau.
Tout à reprendre afin de poursuivre.
Ce sera pour plus tard.
Page publiée le : 06/07/2011
mise à jour : 22/10/2012
