Joule Thief (page 1)
Page publiée le : 06/07/2011
mise à jour : 15/01/2012
Bon, OK, ça fonctionne. Mais niveau conso, qu'est ce que ça dit ?
Voyons ça sur la page suivante.
D'abord pourquoi Joule thief (voleur de joules) ?
Il fallait bien donner un nom à ce petit montage. Celui ou celle qui l’a mis en premier sur le net a du décider de ce titre par relation de cause à effet.
Haut de page
Page suivante
Bon mais à quoi ça sert ?
A alimenter une LED à partir d'une pile d' 1.5V même un peu usagée. Et vu le nombre de vidéos sur le net à ce sujet, on voit que ça fonctionne. Et il y en a même en français qui expliquent comment faire, avec un tore, sans tore, grand modèle, ou petit.
Alors pourquoi ne pas essayer.
Premier Montage
Pas de tore ni de noyau : simplement 2 bobines de 55 spires chacune pour un diamètre de 55mm. Une LED verte et un transistor 2N2905.
But :
Vérifier si c'est vraiment rentable. Je ne parle même pas d'un COP proche de 1 pour l'instant, puisque les meilleurs résultats obtenus par d'autres expérimentateurs le sont en utilisant une ferrite.
Pour cet essai je rappelle que les bobines sont enroulées sans noyau.

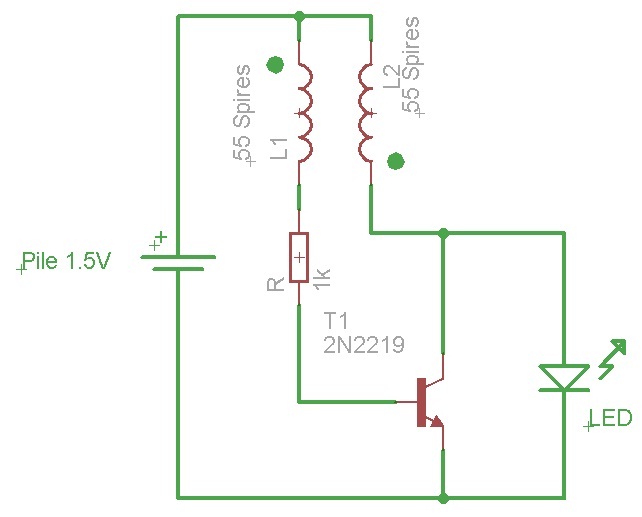

Le schéma de base :

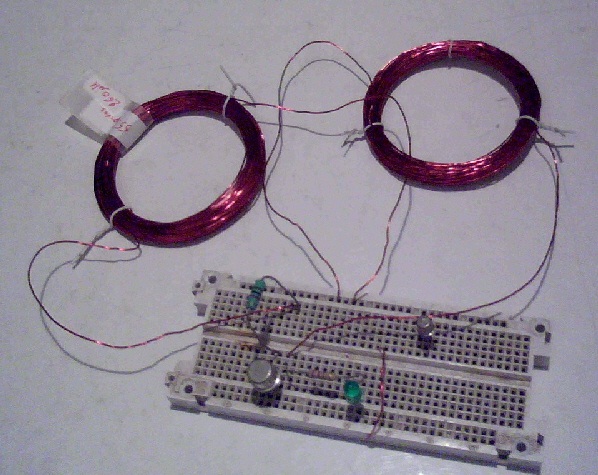

Une plaquette d'essai
les bobines : 55 spires, diamètre 60 mm, fil 0.63mm.
