Module chauffe piscine

Arduino (page 4a)

Page publiée le : 12/10/2013

Présentation du module Chauffe Piscine.

Une carte Sainsmart Mega 2560 (ou une Arduino)

Un shield pour l’écran.

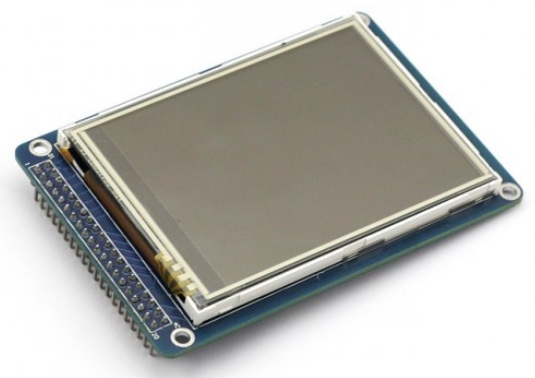

L’écran tactile.

Et des barrettes mâle-mâle et mâle-femelle pour modifier le shield.

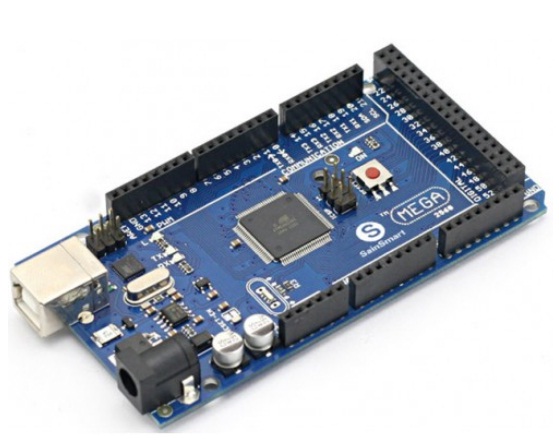

La carte Mega 2560

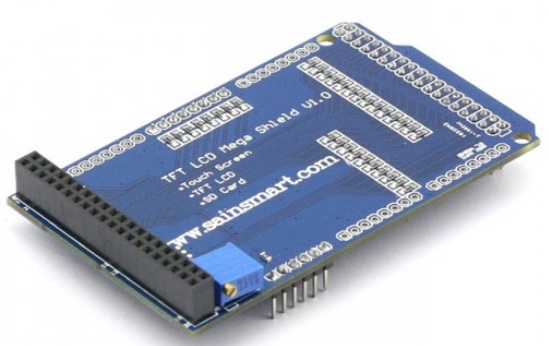

Son shield

Mais ce shield ne permet pas, en l’état, la récupération des E/S disponibles dont nous aurons besoin pour notre montage.

Il nous faut donc des barrettes MF pour l’adapter.

Et il nous en faudra également pour l’écran afin de le surélever par rapport aux aux autres barrettes.

Un modèle de barrette MF à gauche et un de MM à droite pour la modif

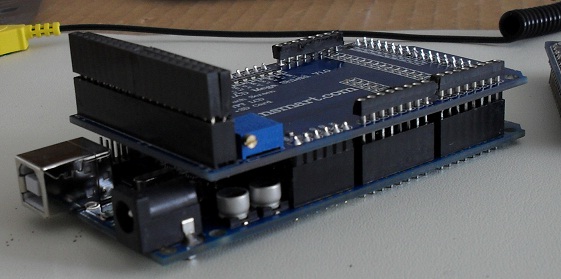

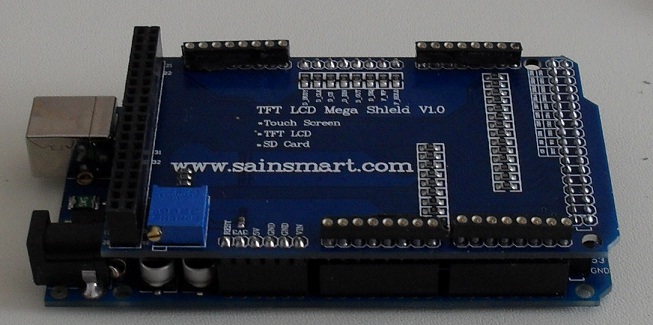

Avec ces bricoles, voilà le shield modifié :

Rajoutons l’écran :

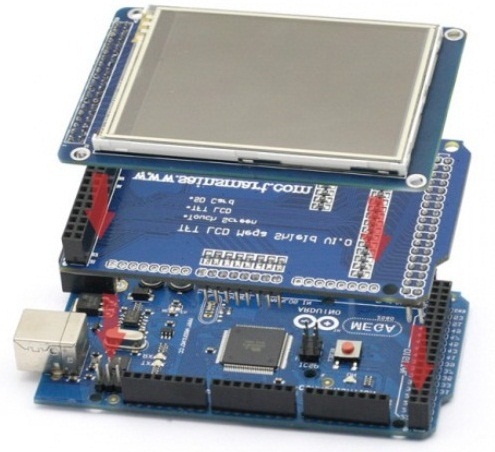

La photo de l’ensemble a disparu mais l’empilement donne à peu près ça :

Mais l’écran tactile n’étant maintenu que par ses contacts dans la barrette du shield, une plaque de plastique a été insérée entre les deux. On la voit qui dépasse sur la photo ci dessous.

On peut voir également que les points d’E/S sont câblés.

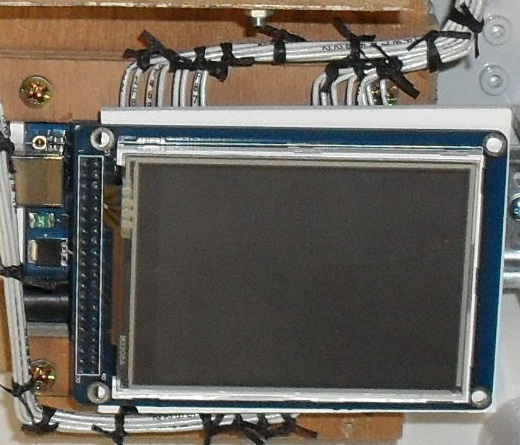

Et voilà le « truc » en service pour un premier essai.

Sur cette photo on aperçoit en haut à gauche, la prise destinée aux deux blocs alim à découpage.

A droite du boîtier les deux fils qui mène au capteur de température extérieure.

Et on voit également que la carte Mega est alimentée uniquement par la prise USB.

A ce stade, la carte « moteur » n’est pas en service.

*     *     *     *     *
